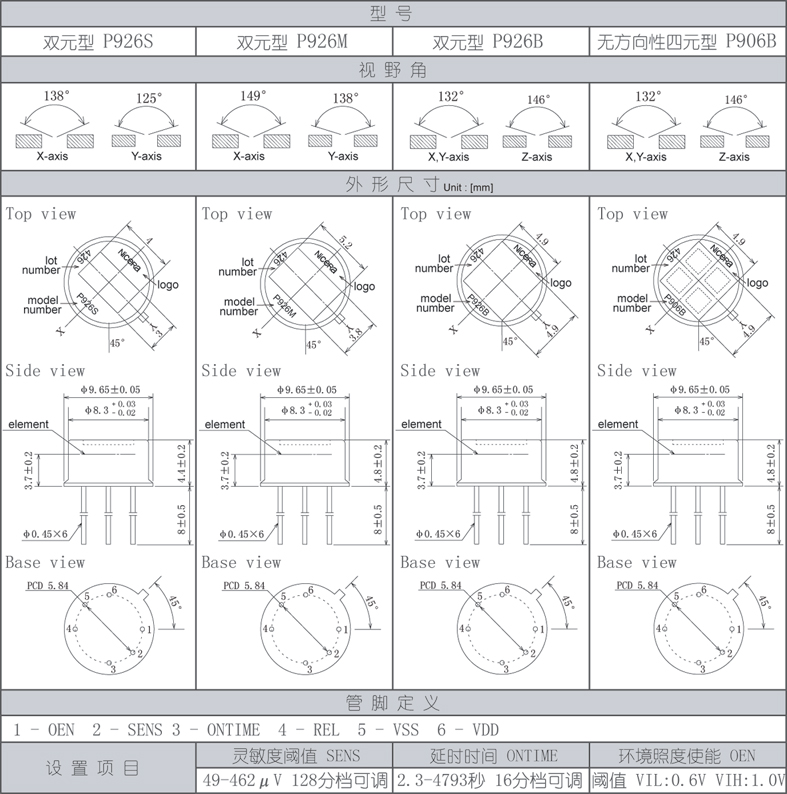

数字式红外传感器 P926 系列

  • 产品型号:P906B/P926S/P926M/P926B
  • 产品编号:P906B/P926S/P926M/P926B
  • 产品特点:可调整灵敏度、工作照度、延时时间,输出数字信号
  • 产品用途:智能家居、网络摄像机、带无线通讯感应产品
  • 产品说明:咨询电话:021 65928117
【返回列表】

数字智能热释电传感器P906B,采用专用模数混合处理集成电路作为内置处理芯片,该集成电路组合了单个被动红外热释电移动探测器所需要的完整功能。

高输入阻抗的输入端用于接入热释电敏感元,热释电信号被转换成16位的数字信号,并被进一步进行数字带通滤波处理,然后和可调节的阈值做比较获得移动探测信号,移动探测信号从一个推拉式REL输出端输出,一个数字式输入端允许REL输出或者禁止REL输出,可作为转换照度控制端,灵敏度和延迟时间可以在对应的输入端用直流电压来设定,灵敏度设定端的电压被转换成7位分辨率的数字值,延迟时间设定端电压被转换成4位分辨率的数字值,分成16档延迟时间选项。所有的信号处理都在芯片上完成。

产品介绍 产品参数


    特点:
    1、采用数字信号处理技术对热释电信号进行处理。
    2、采用二路差分高输入阻抗输入端作为传感器敏感元输入。
    3、采用一个16位的高精度AD转换器把敏感元产生的电压信号转换成数字信号。

    4、采用一个二阶巴特沃斯带通滤波器,对AD转换器输出的数字信号进行滤波, 有效过滤各种原因产生的低频和高频噪声干扰。

    5、由于信号处理全部在屏蔽的管壳内完成,具有更强的抗射频干扰能力。
    6、灵敏度阈值、定时时间可通过外部分压电阻调节。
    7、具有光照度传感器施输入端,可以控制传感器在环境照度低于设定照度时工作。

    8、低电压、低功耗。

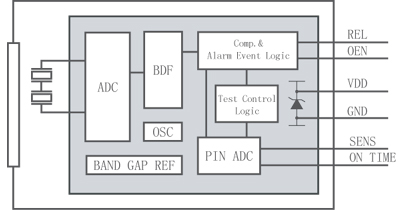

    内部原理图:

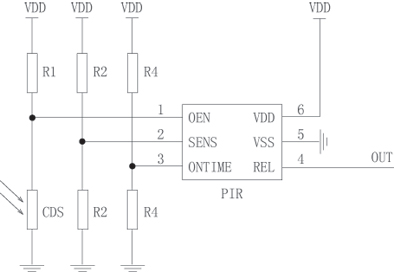

    原理电路图:

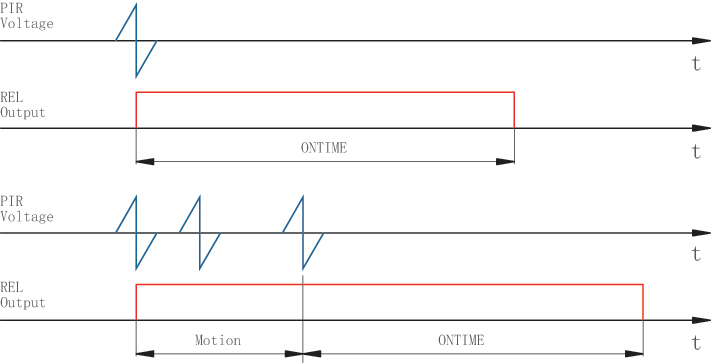

    触发事件处理模式:
           当传感器接收到的红外信号超过内部的触发阈值之后,会产生一个计数脉冲。当再次接收到信号,它会认为是接收到了第二个脉冲,一旦在 4 秒钟之内接收到 2 个脉冲以后,传感器REL引脚就会输出高电平表示有信号。另外,只要接收到的信号幅值超过触发阈值的 5 倍以上,那么,只需要一个脉冲就能触发REL输出高电平。如果连续收到触发信号, REL高电平的维持时间从最后一次有效触发开始计时延时到由ONTIME端决定的延迟时间结束。


    灵敏度/阈值:

                                            SENS端电压和内部阈值关系



          SENS端所加的电压,决定了内部阈值,若SENS接零,达到最高灵敏度,此时内部阈值49uV,如果SENS所加电压大于VDD/4,就达到最大内部阈值462uV。

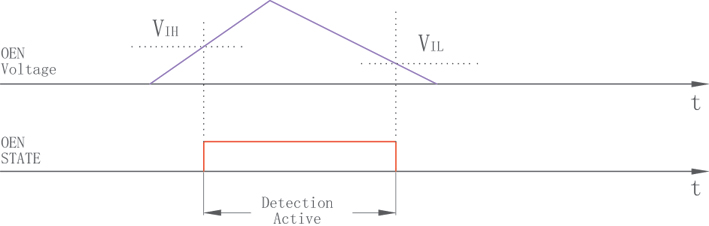

    OEN照度控制使能端特性:


                                                                    OEN引脚滞回电平

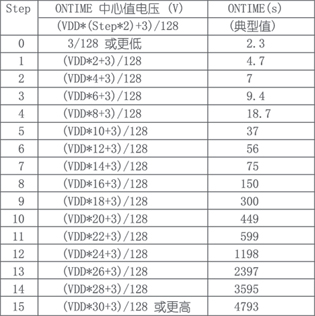

    延时时间ONTIME:
          在ONTIME端上所加的电压,决定了传感器被触发后REL维持高电平输出信号的延迟时间长度,每次收到触发信号,延时时间重新开始计算,由于内部振荡器频率的离散性,延迟时间会有一定的误差范围。








    性能参数
    1.绝对最大额定值
    超过以下的绝对最大值,会导致器件永久性的损坏,暴露在绝对最大额定值下,会影响器件的可靠性。



    参量 符号 最小值 最大值 单位
    电源电压 VDD -0.3 3.6 V
    工作温度 TST -20 70
    任何引脚极限 Iin -100 100 mA
    存储温度 TST -30 60


    2.工作条件  (T=25℃,另有规定除外)

     参量 符号 最小值 典型值 最大值 单位  备注
     电源电压    VDD 2.7 3.3 V
     工作电流    IDD 15 µA
     输出REL:信号输出端
     输出低电流  IOL 10 mA  VOL<1V
     输出高电流 IOH -10 mA  VOH>(VDD-1V)
     REL的高电平输出延时时间 TOH 2.3 4793 s  由ONTIME所加电压控制
     输入SENS:阈值控制端
     电压输入范围  0 VDD V  调节范围在0V¼ VDD
     输入偏置电流 -1 1 µA
     灵敏度阈值 VSENS 49 462 µV  128分档
     输入ONTIME:延迟时间控制端
     电压输入范围 0 VDD V  调节范围在0V¼ VDD
     输入偏置电流 -1 1 µA
     延时电压
     延时时间
    0
    2.3
    VDD/4
    4793
    V
    S
     大于VDD/4最长
     延时
    16分档
     使能OEN:环境照度使能控制端
     输入低电压 VIL 0.6 V  OEN电压高到低的阈值电平
     输入高电压 VIH 1 V  OEN电压低到高的阈值电平
     输入电流 II -1 1 µA  VSS<VIN<VDD
     滤波器通带
     低通截止频率 7 Hz
     高通截止频率 0.4 Hz

.
